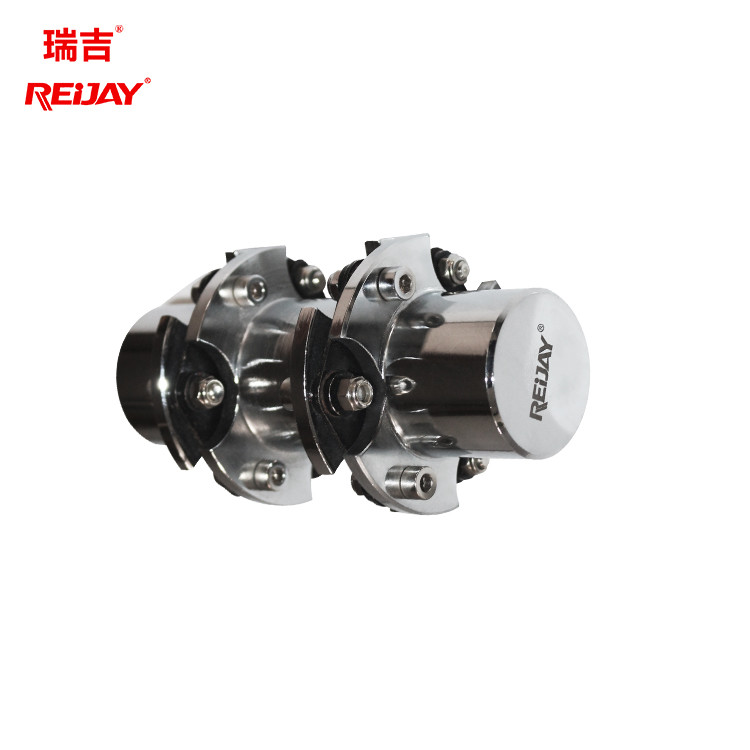

Εύκαμπτο υψηλό shaftgear ροπής ανοξείδωτο συζεύξεων μηχανών 2000 NM
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΥλικό | Ανοξείδωτο | Χαρακτηριστικό γνώρισμα | Η δυνατότητα να αντισταθμιστεί η μη ευθυγράμμιση των δύο αξόνων είναι ισχυρή |
---|---|---|---|
Εφαρμογή | Hash εργασιακό περιβάλλον | Πλεονέκτημα | Υψηλή αποδοτικότητα μετάδοσης |
Ονομαστική ροπή | 240110000N.m | προσαρμόστε | Οι τεχνικοί σας βοηθούν να επιλέξετε |
Εξουσιοδότηση | 2 έτη | Όνομα | Εύκαμπτη σύζευξη δίσκων |
Κύρια δομή | Δίσκος | ||
Υψηλό φως | 2000 σύζευξη μηχανών εργαλείων NM,Σύζευξη μηχανών εργαλείων ανοξείδωτου,Υψηλή σύζευξη άξονων ροπής δίσκων |
Ακριβής ταχύτητα μετάδοσης και χωρίς εύκαμπτη σύζευξη δίσκων θορύβου για ποικίλη μηχανή κατασκευής
Χαρακτηριστικά γνωρίσματα της εύκαμπτης σύζευξης δίσκων:
Το διάφραγμα η ίδια της εύκαμπτης σύζευξης δίσκων είναι λεπτό, έτσι κάμπτει εύκολα όταν εμφανίζεται ένα σχετικό φορτίο μετατοπίσεων, έτσι μπορεί να αντισταθεί μέχρι 1,5 βαθμούς απόκλισης παράγοντας τα χαμηλά φέροντα φορτία στο σερβο σύστημα. Η εύκαμπτη σύζευξη δίσκων χρησιμοποιείται συχνά στα σερβο συστήματα, και το διάφραγμα έχει την καλή ακαμψία ροπής. Οι συζεύξεις διαφραγμάτων, αφ' ετέρου, είναι πολύ λεπτές και μπορούν να βλαφθούν εύκολα εάν χρησιμοποιούνται κατ' άσχημο τρόπο σε λειτουργία ή δεν εγκαθίστανται σωστά. Επομένως, είναι πολύ απαραίτητο να εξασφαλιστεί ότι η απόκλιση είναι μέσα στη φέρουσα σειρά της κανονικής λειτουργίας της σύζευξης.
Τεχνικά στοιχεία της εύκαμπτης σύζευξης δίσκων:
μέγεθος | στιγμή Ροπή TKN NM |
Μέγιστο. στιγμή Ροπή TKNmax NM |
Μέγιστη ταχύτητα | Weight4) κλ |
Massen- Στιγμή από Intertia5) kgm2 |
Επιτρεπτός Αξονικός Misalign-Ment6) ±ΔkA χιλ. |
Επιτρεπτός Γωνιακός Misalign-Ment7,8) ±ΔkW ° (Degress) |
messer3) Μέγιστο Bore3) χιλ. |
Λ χιλ. |
Ζ χιλ. |
Π χιλ. |
L1/L2 χιλ. |
S9) χιλ. |
Α χιλ. |
Β χιλ. |
||
χωρίς blancing1) 1/min |
με blancing2) 1/min |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1.5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1.5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1.5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1.5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1.5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40,000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50,000 | 2400 | 6000 | 89.0 | 1,170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62,000 | 2200 | 5500 | 109.0 | 1,630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84,000 | 2040 | 5100 | 146.0 | 2,640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4,040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5,450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 |
Η υδραυλική Co. ΕΠΕ τεχνολογίας μετάδοσης της Σαγκάη Reijay καθιερώθηκε το 2003. Είμαστε δεσμευμένοι στην παροχή των πιό προηγμένων μηχανικών τμημάτων μετάδοσης, των υδραυλικών εξαρτημάτων ομάδας και των προϊόντων ανταλλαγής θερμότητας (θερμάστρες και δοχεία ψύξης). Για να ικανοποιήσουμε καλύτερα τις ειδικές απαιτήσεις από τους πελάτες, μπορούμε να παρέχουμε το μεταβλητό σχέδιο, την εφεύρεση προϊόντων, το shafting torsional υπολογισμό δόνησης, τη δοκιμή συστημάτων προσομοίωσης και τη σχετική επαγγελματική υποστήριξη λογισμικού.
Το Reijay έχει μια καλύτερη κατανόηση της κινεζικής αγοράς καθ' όλη τη διάρκεια σχεδόν 20 ετών άμεσου συστήματος μάρκετινγκ πωλήσεων. Με άμεσα να αντιμετωπίσουμε τις ανάγκες των τελικών χρηστών στην επιλογή σχεδίου προϊόντων, την επαλήθευση πρωτοτύπων, την παραγωγή συνελεύσεων, την εφαρμογή αγοράς, διανομή των τεχνικών γνώσεων με τις γερμανικές και αμερικανικές επιχειρήσεις, ήμαστε κύριοι της αφθονίας της μοναδικής εμπειρίας εφαρμογής που επιτρέπουν σε μας για να αντιμετωπίσουν τα σκληρά εξωτερικά περιβάλλοντα. Σύμφωνα με τη ζήτηση στην αγορά και εύρεση των απαιτήσεων του πελάτη, το τεχνικό τμήμα Reijay λειτουργεί αυστηρά κάτω από το εσωτερικό ποιοτικό σύστημα διαχείρισης (προδιαγραφές ποιοτικών συστημάτων ISO9001 και IATF16949 εσωτερικές). Αναπτύσσουμε τα νέα προϊόντα και βελτιωνόμαστε συνεχώς για να βοηθήσουμε τους πελάτες να λύσουν τα προβλήματα.
