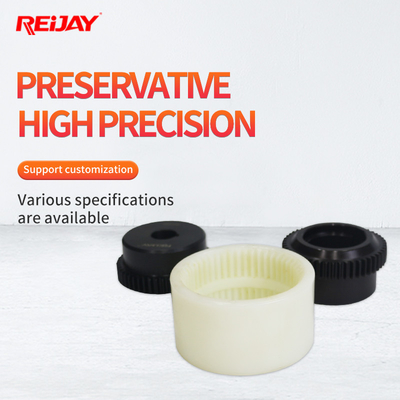

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας

  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
Τόπος καταγωγής Κίνα
Μάρκα REIJAY
Πιστοποίηση Provide
Αριθμό μοντέλου B24
Ποσότητα παραγγελίας min 1 σετ
Τιμή negotiable
Συσκευασία λεπτομέρειες Accoording στην ανάγκη σας
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 σετ ανά μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
όνομα Νάυλον σύζευξη άξονων ηλεκτρικών κινητήρων εργασιακό περιβάλλον Διάφορες Συνθήκες Εργασίας
Εξουσιοδότηση 2 έτη Υλικό Πλήμνη νάυλον και χάλυβα

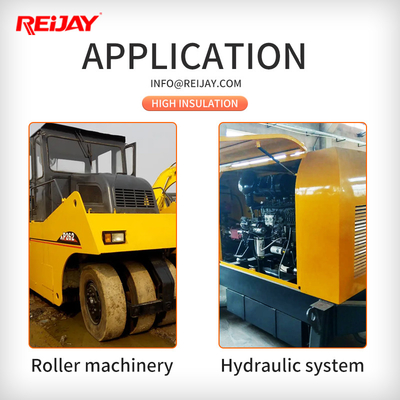

Πλεονέκτημα Μικρή απώλεια αποδοτικότητας μετάδοσης και μεγάλου μεγέθους Εφαρμογή Μηχανή και αντλία
Προσαρμόστε Διαθέσιμος κατόπιν αιτήματος Τύπος συσκευσίας Διαθέσιμος κατόπιν αιτήματος
Όρος Σύζευξη υδραντλιών Υπηρεσία μεταπωλήσεων παρεχόμενη Διαθέσιμος κατόπιν αιτήματος
Επισημαίνω

Σύζευξη νάιλον άξονα ηλεκτρικού κινητήρα

,

Σύζευξη νάιλον άξονα από χάλυβα

,

Εύκαμπτος σύνδεσμος άξονα από νάιλον
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μικρή απώλεια αποδοτικότητας μετάδοσης και μεγάλης σύζευξης άξονων ηλεκτρικών κινητήρων μεγέθους νάυλον για τις διάφορες συνθήκες εργασίας

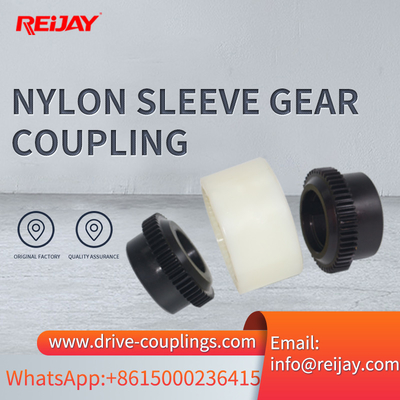

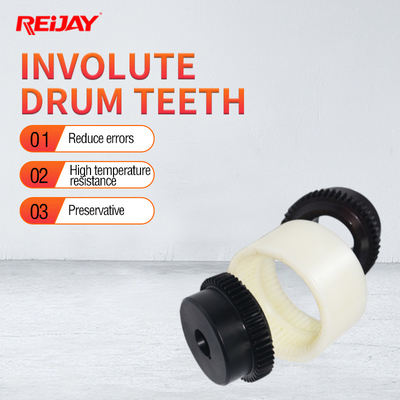

Η νάυλον σύζευξη άξονων ηλεκτρικών κινητήρων συζεύξεων υδραντλιών είναι ένα είδος εύκαμπτης σύζευξης εργαλείων. Το χαρακτηριστικό χαρακτηριστικό γνώρισμά του είναι δύο σύμφωνες πλήμνες με τα δόντια κορωνών, τα οποία διαβιβάζουν τη ροπή μέσω του εσωτερικού πλέγματος εργαλείων της συνέλευσης κατοικίας. Το μανίκι συζεύξεων με το αξονικό παράλληλο involute εργαλείο βρίσκεται στο κέντρο της πλευράς δοντιών της πλήμνης συζεύξεων. Το σχέδιο συζεύξεων καλύπτει τις απαιτήσεις της ακτινωτής και γωνιακής αξονικής αποζημίωσης μετατοπίσεων άξονων να μειωθεί το ανεξέλεγκτο πρόσθετο φορτίο των παρακείμενων ρουλεμάν άξονων.

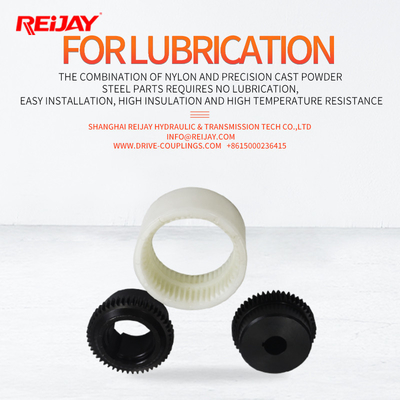

Η νάυλον σύζευξη άξονων ηλεκτρικών κινητήρων συζεύξεων υδραντλιών διαβιβάζει επίσης την υψηλή ροπή. Μπορούν να είναι misaligned, συνήθως περίπου 0.01-0.02 ίντσες παράλληλα και περίπου 2 βαθμοί στη γωνία. Η νάυλον σύζευξη εργαλείων μανικιών συζεύξεων υδραντλιών χρησιμοποιείται συνήθως ανά τα ζευγάρια με τον άξονα πλήκτρων διαστήματος για να εκταθεί την απόσταση μεταξύ του οδηγώντας εξοπλισμού και του οδηγώντας εξοπλισμού. Απαιτούν συνήθως το λιπαντικό, και μερικά σχέδια για το ελαφρύτερο ελεύθερο νάυλον λιπαντικών χρήσης εφαρμογών στο κεντρικό μανίκι.



Τα τεχνικά στοιχεία του νάυλον μανικιού συνδέουν τη σύζευξη:

Μηχανή
sixe		 WilteSfMift
Dxl [χιλ.]		 n=750 [1/min] δύναμη Π Σύζευξη Tk ανώτατο [NM] ν = [1/min] δύναμη 1000 Π Σύζευξη Tk ανώτατο [NM] ν = [1/min] δύναμη 1500 Π Σύζευξη Tk ανώτατο [NM] n=3000 (1/min] PawwP Σύζευξη Tk ανώτατο [NM]
1500 [1/mln] 3000 [1/mm] [KW] TAN [NM] [KW] TAN [NM] [KW] TAN [NM] [KW] TAN [NM]
56 9x20 　 　 14 20 0,037 0,43 14 20 0,06 0,4 14 20 0,09 0,3 14 20
0,045 0,52 0,09 0,6 0,12 0,4
63 11x23 　 　 14 20 0,06 0,7 14 20 0,12 0,9 14 20 0,18 0,6 14 20
0,09 1.1 0,18 1.2 0,25 0,9
71 14x30 0,09 1.4 14 20 0,18 2 14 20 0,25 1 14 20 0,37 1.3 14 20
0,12 1.8 0,25 2.8 0,37 2.5 0,55 1.9
80 19x40 0,18 2.5 19 32 0,37 3.7 19 32 0,55 3.7 19 32 0,75 2.5 19 32
0,25 3.5 0,55 5.5 0,75 5 1.1 3.7
η δεκαετία του '90 24x50 0,37 5.3 24 40 0,75 7.9 24 40 1.1 7.5 24 40 1.5 4.9 24 40
90L 0,55 7.9 1.1 11 1.5 10 2.2 7.4
100 Λ 28x60 0,75 11 28 90 1.5 15 28 90 2.2 15 28 90 3 9.8 28 90
1.1 16 3 20 4 13
112M 28x60 1.50 21 28 90 2.2 22 28 90 4 27 28 90 4 13 28 90
132 S 38x80 2.20 29 38 160 3 30 38 160 5.5 36 38 160 5.5 18 38 160
7.5 25
132 Μ 3 40 4 39 7.5 49 　 　
5.5 55
160M 42x110 4 54 42 200 7.5 74 42 200 11 72 42 200 11 35 42 200
5.50 74 15 49
160 Λ 7.50 100 11 108 15 98 18.5 60
180M 48x110 　 　 48 280 　 　 48 280 18.5 121 48 280 22 72 48 280
180 Λ 11 147 15 147 22 144 　 　
200L 55x110 15 196 55 500 18.5 185 55 500 30 195 55 500 30 97 55 500
22 215 37 117
225 S 60x140 55x110 18.50 245 65 780 　 　 65 780 37 245 65 780 　 　 55 500
225 Μ 22 294 30 292 45 294 45 146
250 Μ 65x140 60x140 30 390 65 780 37 361 65 780 55 357 65 780 55 176 65 780
280S 75x140 65x140 37 490 80 1400 45 440 80 1400 75 487 80 1400 75 245 65 780
280 Μ 45 585 55 536 90 584 90 294
315 S 80x170 65x140 55 715 80 1400 75 730 80 1400 110 714 80 1400 110 350 65 780
315M 75 970 100 2400 90 876 100 2400 132 857 100 2400 132 420
315 Λ 90 1170 110 1070 160 1030 160 513 80 1400
110 1420 132 1200 200 1290 200 641

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 0

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 1

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 2

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 3

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 4

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 5

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 6

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 7

Μεγάλη χαλύβδινη πλήμνη ζεύξης νάιλον άξονα ηλεκτρικού κινητήρα για διάφορες συνθήκες εργασίας 8
